Graco Airless-Düsen kurz erklärt

Eine Düse bestimmt zu einem großen Teil die Qualität deiner Arbeit. Nur wer die richtige Spritzdüse wählt, erzielt perfekte Oberflächen und vermeidet auch Materialverschwendung.

Wie alle namenhaften Herrsteller nutz auch Graco zur Kennzeichnung ein cleveres System aus Farben und dreistelligen Zahlen Code.

Deine Anwendung bestimmt die Farbe der Düse

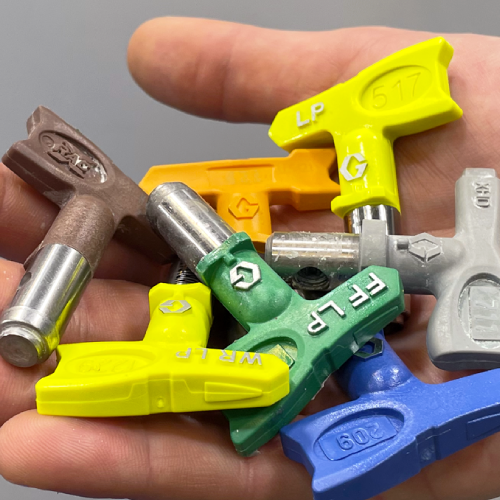

Graco-Düsen gibt es in verschiedenen Farben. Ein Blick auf die Farbe verrät dir sofort, welcher Einsatzbereich für die jeweilige Düse optimal ist:



Fine Finish:

Dünnflüssiges Material bei niedrigem Druck

Dispersionsarbeiten im Innen & Außenbereich (Low Pressure):

Für Farbaufträge mit geringem Druck

Standard Farbauftrag:

Für alle Lackier- und Malerarbeiten innen und außen

Dünne Putze & zähflüssiges Material:

Gut für dicken Farbauftrag

Schutzbeschichtungen:

Speziell ausgelegt bis zu 500 bar.

Markierungsarbeiten:

Speziell für Linienmarkierungen auf Böden.

Die Spritzbreite bestimmt die erste Ziffer

Die Spritzbreite wird durch den Spritzwinkel definiert – gemessen in einem Abstand von 30 cm zur Oberfläche. Eine größere Spritzbreite lässt dich schneller arbeiten (verbraucht aber mehr Material), während kleinere Breiten mehr Kontrolle bieten.

• Die Formel: Nimm deine gewünschte Spritzbreite in Zentimetern und teile sie durch 5. Das Ergebnis ist die erste Ziffer des dreistelligen Codes.

  Beispiel: Du willst eine Spritzbreite von 15 cm. 3 x 5 = 15, also ist die erste Zahl 3.

  Beispiel: Du willst eine Spritzbreite von 35 cm? 7 x 5 = 35, also ist die erste Zahl 7.

Je höher die erste Zahl, desto breiter der Spritzstrahl und desto größer die bearbeitete Fläche.

Der Materialausstoß bestimmt die letzten beiden Ziffern

Jetzt geht es um die Öffnungsgröße (angegeben in Tausendstel Zoll, z. B. 0,017), die den Materialausstoß steuert. Für zähflüssigere Materialien brauchst du eine größere Öffnung. Viele Hersteller drucken Empfehlungen direkt auf das Produktdatenblatt oder den Behälter.

• Die letzten beiden Ziffern des Codes stehen für die Öffnung: „17“ entspricht zum Beispiel einer Öffnung von 0,017 Zoll.
• Je höher diese Zahlen, desto größer die Öffnung und desto mehr Material fließt durch die Düse.

Wichtiger Sicherheits-Check: Prüfe vor dem Kauf immer, ob die gewählte Düsengröße mit dem maximalen und minimalen Düsenbereich deines Spritzgeräts kompatibel ist (achte hier auf die Hersteller-Tabelle deines Geräts, wie z. B. GX 21, ST Max 395 oder UltraMax II).

Nachjustieren bei falscher Materialstärke

Wird das verwendete Material zu dick oder zu dünn aufgetragen? Kein Problem, mit diesen Kniffen korrigierst du das Ergebnis (Beispiel: Ausgangsdüse 517):

Zu dick aufgespritzt? 👉 Verwende eine kleinere Düsenöffnung (z. B. 515 statt 517) ODER vergrößere den Spritzwinkel (z. B. 717 statt 517).

Zu dünn aufgespritzt? 👉 Verwende eine größere Düsenöffnung (z. B. 519 statt 517) ODER verringere den Spritzwinkel (z. B. 317 statt 517).

Probiere verschiedene Düsen aus, um ein perfektes Gefühl für dein Material zu bekommen!

Material- und Düsenübersicht:

Lasuren, Beizen, Öle & Klarlacke	0,007 - 0,013
Lacke & Grundierungen (Acryl, Alkydharz)	0,011 - 0,015
Innendispersionsfarben (Wandfarben)	0,015 - 0,021
Latex- & Fassadenfarben	0,019 - 0,027
Spritzspachtel & Feinputz	0,031 - 0,053
Schutzbeschichtungen & Korrosionsschutz	0,021 - +
